環境

Houdini Indie 20.5.445

Voronoiとは

Wikipedia | Voronoi 図

数学の図の１つ。分割対象の図形と分割後のパーツの中央となる基準点を入力し、基準点ごとの中間に線を引いた図形。
基準点を中心とした立体に分割するため、基準点と等しい数の分割されたメッシュが生成される。

VoronoiFractureについて

主要な設定項目

create interior Surface

内側の破片を作成するかどうか

name attribute

破片ごとに固有のnameattributeを設定できる

interior group

破片の内側として生成されたフェースのグループ

内側のマテリアルを変更したい場合のアサイン先とかに使える

marge with existing groupを有効にすると再起的に実行した場合などに継続して扱ってくれる

copy cell point attribute

基準点の持つアトリビュートを破片に転送する

組合わせると便利なノード

ISO Offset/ Scatter

voronoi fractureのリファレンスにも書かれているvoronoiの基準点を用意するベターな方法

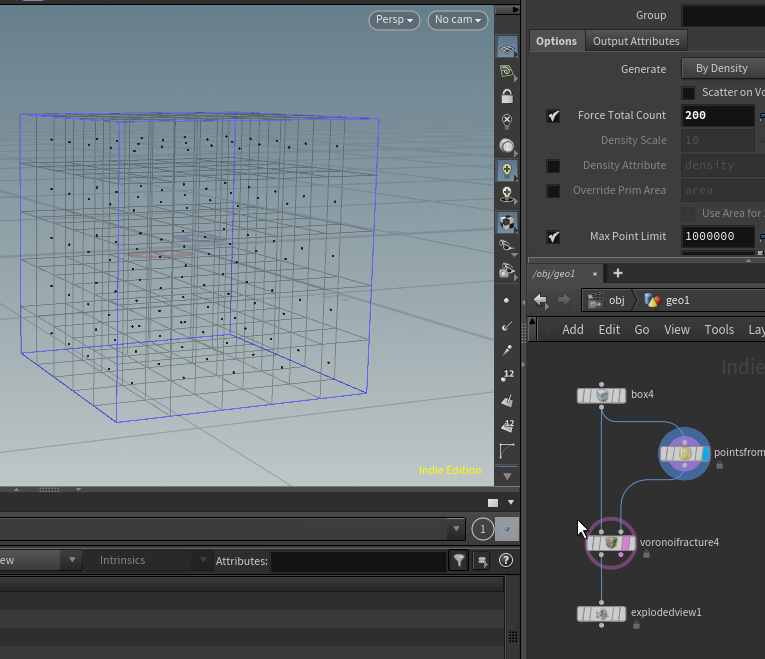

points from volume

入力した形状の内側にポイントを均一に敷き詰めてくれるノード

point replicate

入力したポイントの周辺にポイントを生成する。 集合したポイントが作れるので細かい破片のような表現をつくれたりする

explode view

指定のアトリビュートでグループ分けし、重ならないように移動してくれる。破片の形状の確認に利用できる。

assemble (pack) / unpack

ボロノイの出力メッシュをパックオブジェクトにすることでパーツごとにデータを処理できる。
（packノードでも同じことができる）
メッシュに戻す場合はunpackに接続する。

粉砕パターンの作成メモ

ひび割れた立方体

points from volume + point replicateで規則的な分割に細かいひび割れが入っているような形状にできた。

再帰的にvoronoiを実行する

packしてパーツごとにグループ化し、splitで対象のみをvoronoiに送る。
for each内での処理の分岐はsplitが便利。
